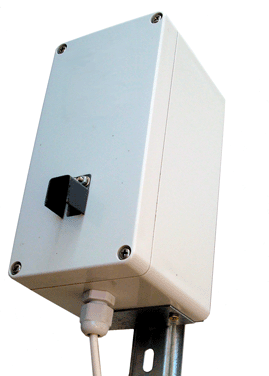

Устройство УЗС-1М предназначено для обеспечения безопасного перехода слабовидящими пешеходами проезжей части, что обеспечивается звуковым сопровождением разрешающего сигнала светофора.
Устройство подключается параллельно зеленому сигналу светофора. При наличии
разрешающего сигнала устройство УЗС-1М начинает излучать звуковые сигналы в
виде импульсов или трелей. В конце пешеходной фазы звуковые импульсы начинают излучаться
чаще (время переключения можно изменить). Во время зеленого мигания излучается
прерывистый звуковой сигнал.
Уровень звукового сигнала может программироваться потребителем в диапазоне
от 0 до 100% с шагом 5%. Смена уровня громкости может быть запрограммирована
по времени суток, дням недели и датам. Годовой план может содержать 12 переключений
10-ти недельных планов. Каждый недельный план может содержать до 7 переключений
любого из 10-ти суточных планов. В каждом суточном плане возможно до 50-ти переключений
уровня громкости с привязкой ко времени суток. Время переключения задается в часах и
минутах с точностью до 1 минуты. Кроме годового плана, в УЗС-1М поддерживается
список 20-ти светских праздников, каждому празднику можно назначить один из 10-и
суточных планов.
Из-за конечного объема флеш-памяти есть ограничение по суммарному количеству
переключений во всех планах, оно отслеживается автоматически программой-конфигуратором
при составлении плана громкости. Так, при максимальном числе особых дат, суточных и
недельных планов, допускается не более 7 переключений в сутки для УЗС-1М (каждый
день плана). Тип звукового сигнала может быть изменен для различимости переходов через
разные дороги (например, через главную и второстепенную).
Планы переключения громкости, настройки режимов работы и часы устанавливаются
и корректируются на компьютере с помощью программы-конфигуратора и записываются
в энергонезависимую память устройства УЗС-1М через
USB-кабель программирования (КС.88.07.000).
При необходимости, текущую дату и время можно изменить на объекте с помощью
пульта диагностики ПД-2 (КС88.06.000, рекомендуемая
прошивка не ниже V1.14). Кроме того, при помощи пульта ПД-2, имеется возможность
изменить общую громкость устройства, что позволяет настроить громкость звукового
сопровождения разрешающего сигнала светофора на конкретном перекрестке.
На предприятии - изготовителе устройство УЗС-1М выпускается запрограммированным следующим образом: с понедельника по пятницу – суточный план 1, в субботу и воскресенье – суточный план 2. В светские праздники работает суточный план 2.
Суточный план 1 – рабочие дни
с 6.00 до 8.00 - 20%
с 8.00 до 19.00 - 100%
с 19.00 до 23.00 -30%
с 23.00 до 6.00 - 0% (выключено)
Суточный план 2 – выходные дни
с 7.00 до 9.00 - 20%
с 9.00 до 18.00 - 80%
с 18.00 до 21.30 - 20%
с 21.30 до 7.00 - 0% (выключено)
Список особых дат – светские праздники (статья 112 ТК РФ)
01 января - Суточный план 2
02 января - Суточный план 2
03 января - Суточный план 2
04 января - Суточный план 2
05 января - Суточный план 2
07 января - Суточный план 2
23 февраля - Суточный план 2
8 марта - Суточный план 2
1 мая - Суточный план 2
9 мая - Суточный план 2
12 июня - Суточный план 2
4 ноября - Суточный план 2
Для просмотра необходим Acrobat Reader Его можно скачать на официальном
сайте www.adobe.com, например, здесь.
Также обратите внимание на то, что если Вы просто щелкаете по ссылке, файл
откроется прямо в окне браузера, что не всегда удобно. Лучше сохранить файл
на диске, щелкнув правой кнопкой по ссылке и выбрав во всплывшем меню "Сохранить
объект как...". Естественно, для закачки можно пользоваться менеджерами типа
FlashGet, GetRight и т. д.
Также можно самостоятельно поискать необходимую Вам документацию и прошивки
в нашем архиве.
Руководство по эксплуатации УЗС-1
(1,12 Мб) .
Руководство по эксплуатации УЗС-1М 2014 год
(1,05 Мб) .
Руководство по эксплуатации светофора,
совмещенного с табло обратного отсчета времени и устройством звукового сопровождения
(547 Кб).
Изменение прошивки УЗС-1
(149 Кб).
uzs0_20.mts (5,53 Кб).
Прошивка УЗС-1 V0.20 с поддержкой перепрограммирования через разъем "ПД-2"
на устройствах исп.2 (после апреля 2010г.)
uzs0_30.mts (5,9 Кб).
Прошивка УЗС-1 V0.30 с функционалом первой версии "УЗС-1М" (+ годовой план и праздничные даты)
uzs1_03.mts (5,84 Кб).
Прошивка УЗС-1М V1.03 Второй вариант синхронизации включения. 6 типов звукового сигнала и отключаемая стабилизация громкости.
pd2FM.exe V1.0.2.0.
(556 Кб) - Менеджер файлов pd2FM.exe для обновления прошивки УЗС-1(М). После
скачивания просто запустите программу
Заводские установки восстанавливаются автоматически при повреждении информации
в EEPROM. Также их можно восстановить, если перед включением питания замкнуть
джампер XP1(перед следующим включением джампер надо снять).
Кроме того, можно записать свои планы громкости в устройство конфигуратором
КДУ версии не ниже 1.4.0.0 В программе конфигуратора мы можем сделать Ваши
планы громкости настройками, загружаемыми в конфигураторе кнопкой "Загрузить
заводские установки".
V 1.5.1.5.
(2,2 Мб) Установщик конфигуратора V1.5.1.5.
