АСУ
"Горсвет-КС" — это комплексное решение для организации
управления уличным освещением в масштабах города или района. Система обеспечивает
мониторинг состояния управляющего оборудования и источников света, сбор напряжений
и токов в различных точках, примерной потребляемой мощности, а также координированное
управление уличными светильниками по годовому плану с учетом сезонного изменения
светового дня и диспетчерское управление.
Система запущена в эксплуатацию в 2004 году в двух городах.Казахстана.

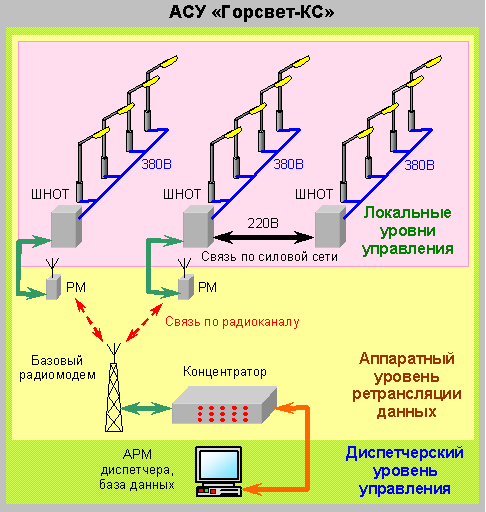

- Надежность и устойчивость
в работе. АСУ "Горсвет-КС" организована как иерархическая двухуровневая
система распределенных вычислений. Контроллеры на объектах обладают достаточной
функциональностью для обеспечения нормальной работы в автономном режиме,
поэтому сбои в работе отдельных узлов не приводят к нарушению работоспособности
системы в целом. Наличие информации о состоянии объекта позволяет своевременно
выявлять возникающие неисправности осветительного оборудования.
- Универсальность и расширяемость.
Модульная структура системы делает ее гибкой для адаптации под специфику
конкретного города. Базовый набор модулей предусматривает использование
наиболее распространенных каналов связи с объектами (связь по радио с использованием
мощной базовой радиостанции, управление группами объектов по радио с использованием
маломощных кустовых радиомодемов, связь по силовой сети). Каждая точка съема
может иметь свою дочернюю сеть объектов.
- Функциональность. Помимо традиционных
для подобных систем возможностей АСУ "Горсвет-КС" обеспечивает
большой набор дополнительных функций: подсчет потребляемой мощности, съем
показаний электросчетчиков на объектах, дистанционную диагностику используемого
оборудования, возможность формирования отчетов о работе системы по критериям
и др.
- Простота настройки и эксплуатации. Система
неприхотлива и проста в обслуживании и эксплуатации и расчитана на круглосуточную
работу ("24 часа,7дней в неделю"). Изменение конфигурации системы
немедленно вступает в силу. Возможна дистанционная загрузка планов на объекты.
Интерфейс пользователя эргономичен и интуитивно понятен.
- Безопасность. Предусмотрены развитые
средства для администрирования системы. Каждый пользователь может выполнять
только действия, предусмотренные предоставленными ему правами доступа к
системе. В режиме реального времени протоколируются и авторизуются потенциально
опасные действия пользователей, а также все значимые системные события.
В базовые возможности системы включена возможность установки и мониторинга
антивандальных датчиков на удаленном оборудовании.
- Режим работы: круглосуточный
- Логическая структура системы: двухуровневая
распределенная вычислительная сеть
- Уровни управления: диспетчерский, локальный.
При потере связи с объектом управление продолжается в автономном
режиме
- Поддерживаемые режимы управления: координированное
управление (по годовому плану в памяти компьютера),
диспетчерское управление, локальное управление (по годовому плану
в флэш-памяти контроллера на трансформаторной подстанции), автономный
объект
- Режим координации: предопределенный годовой
план с учетом сезонных астрономических и местных климатических факторов
- Максимальное количество точек съема информации: 65535
- Количество дочерних объектов для каждой точки съема информации: 254
- Используемые каналы связи: радиоканал, силовая
сеть
- Измерение токов и напряжений трехфазной силовой сети (на входе в шкаф,
после предохранителей и непосредственно в линии уличного освещения), что
позволяет оперативно контролировать исправность
предохранителей, наличие стороннего напряжения на отходящих линиях и выявлять
повреждения в линиях наружного освещения
- Учет потребляемой электроэнергии по каждой
трансформаторной подстанции (съем информации выполняется со стандартных
электросчетчиков оптическим считывателем, для справки выводится потребляемая
мощность на основе замеров тока и напряжения)
- Оповещение персонала о текущем статусе трансформаторной
подстанции и обнаруженных аварийных событиях (соответствие напряжений
в контрольных точках схеме включения, потеря связи, взлом и т.п.)
- Вывод основной информации о состоянии всех объектов управления городским
освещением на фоне карты города с индикацией основных состояний
- В случае оборудования столбов уличного освещения электронным балластом
возможны 5 ступеней мощности: 0%, 25%, 50%, 75%,
100%
- Предусмотрено подключение дополнительных датчиков,
например, датчиков освещенности.
- Дискретность задания временных длительностей в годовом плане: 1
минута
- Максимальное количество суточных планов в годовом плане: 365
- Минимальные требования к оборудованию для установки ПО для организации
диспетчерского управления ( АРМ диспетчера и сервер БД на одном компьютере):
- Компьютер: IBM PC совместимый
- CPU: Celeron 533 MHz или аналогичный по
производительности
- RAM: 128 Mb
- HDD: 10 Gb (рекомендуется установить
ведущим на контроллере IDE)
- Video любая, поддерживающая 1024x768, 16
бит цвета
- Display 17" True Color
- Операционная система: Windows 2000
- Сервер БД: InterBase 6 или совместимый
- Источник бесперебойного питания 600 V·A
- Принтер (рекомендуется с поддержкой цветной печати)
